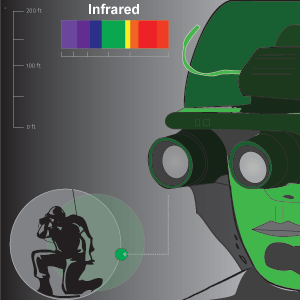

大直径半导体单壁碳纳米管是很好的吸收体和红外光的发射体。另外，高纯度的单壁碳纳米管薄膜已被证实是可以在NIR照射下进行光致导电和光致发光。

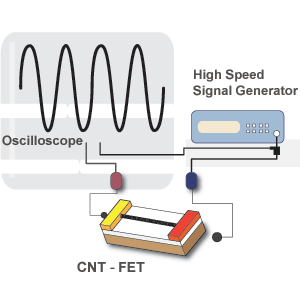

高频器件在电信行业有着巨大的潜力。

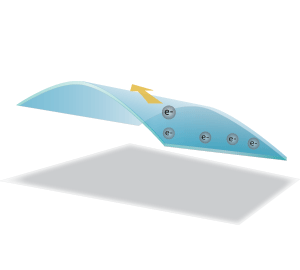

透明导电膜由许多器件整合而成，其包括电致变色玻璃，太阳能电池板，和LCD、OLED显示器。如今，透明导电膜常用铟锡氧化物（ITO）来合成，铟锡氧化物是一个简并掺杂的n型半导体。但是，铟锡氧化物有一些关键缺陷。由于铟越来越难得到，铟锡氧化物日益昂贵；铟锡氧化物的环境化学稳定性很局限，这会导致装置随着时间的推移而腐蚀；以及铟锡氧化物由于其合成方法的特点而变得十分脆弱。

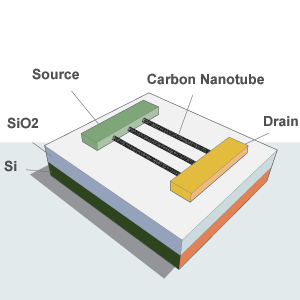

半导体碳纳米管（semiconducting CNT）可以代替或弥补传统半导体在高性能和低成本薄膜晶体（TFT）两个方面的不足。如今，薄膜晶体常用来作为LCD和OLED显示器背板。随着柔性电子工业的成熟，薄膜晶体可能会与越来越多的商业电子产品结合。
